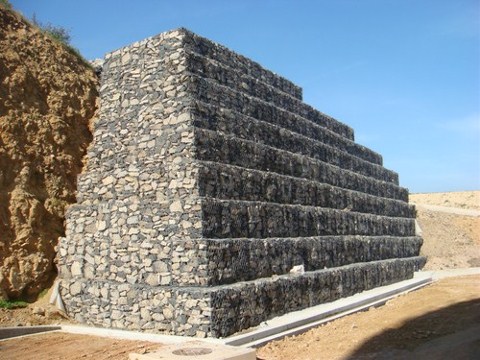

Ağırlık yapısı olarak tasarlanan sistemlerde duvar piramit mantığıyla
tasarlanıyor ve mevcut kesitin ağırlık merkezi belirleniyor. Kesit aşağıdan
yukarıya doğru daralıyor ve bu doğrultuda duvarın stabilitesine negatif yönde
etki eden kuvvetler belirlenerek (deprem, duvar üzerindeki yükler, geri plan
dogusu vb.) bunların duvarın stabilitesine pozitif yönde etki eden yükler
(duvarın kendi ağırlığı, duvarın ön tarafında yapılacak dolgular vb.) ile
karşılaştırılarak kayma, devrilme vb. tahkikleri yapılıyor. Donatılı sistemlerde
duvarın çalışma mantığı daha farklı oluyor. Bu tarz sistemlerde ön tarafta 1
veya 0,5 metre yüksekliğinde kutu gabionlar kullanılarak geogrid donatı
malzemeleriyle güçlendiriliyor. Burada sistemin stabilitesi kullanılacak donatı
malzemeleriyle sağlanıyor ve mevcut kayma düzlemleri belirlendikten sonra
donatıların kayma düzlemleri üzerinde oluşacak kesme kuvvetlerini taşıması
mantığı esas alınıyor. Bir önceki sistemdeki gibi duvarın inşa edileceği
bölgenin depremselliği, duvar üzerinde oluşacak yükler evvelce hesaba katılıyor.
Ağırlık yapısı ile
gabion duvarlar düşünüldüğünde 2-3 metreye kadar sistemler ekonomik olmakla
birlikte, özellikle yüksek duvarlarda donatılı sistemler daha ekonomik bir hal
alıyor.
Özetle, esnek ve boşluklu yapısı sayesinde gabion duvarlar
heyelanlı bölgelerde ve zayıf zemin geçişlerinde yapılacak istinat yapılarında
alternatifsiz olarak gözüküyor.
Gabion ve her türlü geosentetik donatılı
sistemlerin tasarımı konusunda faaliyet gösteren firma, başta Karayolları olmak
üzere bu hususta birçok idareye teknik destek veriyor.
|
