Üç bölümü olan Chilled Beam cihazları, genellikle bir duvar bölmesine monte edilen hava ve su bağlantıları için muhafaza kapağı, merkezi işlevsel bölüm ve ön yüzden oluşuyor ve bu bölümler çeşitli düzenlerde bir araya getirilebiliyor. Ayrıca bina gereksinimlerine bağlı olarak ya da temel iklimlendirme elemanına ek olarak, ışıklandırma, yağmurlama, hoparlörler, hareket sensörleri, duman detektörleri ve acil durum ışıkları gibi farklı işlevlerlerde entegre edilebiliyor ve eksiksiz, sade, bütüncül bir tasarım oluşturuyor.

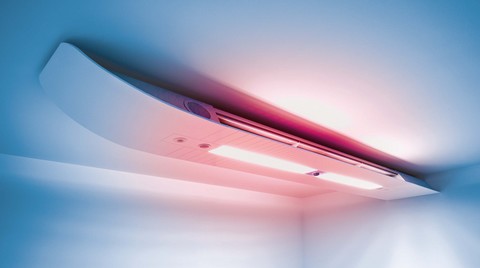

TROX DIB-SB tipi çok işlevli tavan kirişi ise, oda havası ana hava bölmesinin üzerinde bulunan iki ısı eşanjörü aracılığıyla iletiyor. İletilen havanın ısı eşanjörlerinde ısıtılıp veya soğutulmasıyla, birincil havayla karıştırılıyor ve ardından bütün hava besleme havası akımı Coanda etkisi nedeniyle odaya yatay olarak girdiğinden dolayı, istenilen konforu sağlayarak cereyan vs. olmamasını garantiliyor. Yenilikçi şerit, aydınlatma kirişe entegre edilmiş olup yüksek verimli mikroprizma optikler (MPO) kullanılıyor ve odanın homojen aydınlatılması böylelikle sağlanıyor.
Dünyaca ünlü mimar ve tasarımcı Hadi Teherani, “Amacımız iklimlendirme elemanını tavan tasarımına entegre ederek, fazladan bir öğe olmaksızın odaya estetik bir bütünlük oluşturmaktı. Kiriş tavandan asılıyken, akıllı estetik tasarım sayesinde öne çıkmaz, bütün tavan tasarımıyla neredeyse görünmez bir biçimde kaynaşır. Öteki durumda tavanın her yanına yayılacak olan bütün teknolojiyi bir araya toplar: difüzörler, aydınlatma, yağmurlama sistemi, hoparlörler vb. Bu, daha temiz ve daha basit bir tavan meydana getirir ve iklimlendirme terminal birimini odadaki estetik bir tasarım elemanına dönüştürür” diyerek, SMART BEAM’in piyasadaki diğer üründaşlarından farklarını estetiksel iddiasıyla vurguluyor.
Avantajları:
• Mükemmel akustik ve aerodinamik özellikler
• Yüksek termal yüklerin giderilmesi
• Oda tasarımında yüksek seviyede esneklik
• Artık yalancı tavana gerek kalmadı
• Alandaki ara yüzlerin azaltılması
• Serbest asılı kurulum
• Estetik tasarım
• Doğrusal ışık armatürleri
• Projeye özel çok işlevli entegrasyon
Çok İşlevli Aktif Soğuk Kiriş (Chilled Beam) Özellikler
Boyutlar: 5000 x 750 x 224 mm.
Aktif uzunluk: 3000 mm.
Aktif ve toplam uzunluk, proje gereksinimlerini karşılayacak şekilde değiştirilebilir.
Teknik veriler:
Birincil hava 30 - 120 m³/h
Maksimum soğutma kapasitesi 1.500 W
Sıcaklıklar:
Oda 26°C
Birincil hava 16°C
Su 16/19°C
Akustik:
Ses basıncı seviyesi 35 dB(A)
|
