Makel Reaktif Güç Kontrol Rölesi

Makel RG500 serisi reaktif güç kontrol rölesi, üç faz ölçüm sistemine sahip. Her fazın akım, gerilim, güç faktörü, frekansı, aktif güçleri, reaktif güçlerini ölçüyor ve ekranında gösteriyor. Bilindiği üzere Türkiye’de elektronik sayaca geçildiğinden bu yana reaktif enerji ölçümünde çok köklü değişiklikler oldu. Reaktif ölçen elektro-mekanik sayaçlar, endüktif enerjiden kapasitif enerjiyi çıkarıyordu ve kalanı reaktif enerji olarak yazıyordu. Kapasitif ölçüm yapılmayan işletmelerde sistemde kapasitif enerji büyük ise hiç reaktif yazmıyordu. Bu dönemlerde sisteme sabit kapasite takmak, büyük kapasite takmak sorunu kolayca çözüyordu. Elektronik sayaçlarda ise endüktif enerji ile kapasitif enerji ayrı ayrı ölçülüyor ve ayrı hafızalara kaydediliyor. Sabit kondansatör kullanmak, tüketiciyi kapasitif oran aşımından cezaya sürükleyebiliyor. Ayrıca elektronik sayaçlar, elektro-mekanik sayaçlara göre çok daha hassas. Harmonik, gerilim düşümü, dengesiz yük, frekans bozulması gibi bozucu etkilerden etkilenmeden ölçüm yapabiliyor. Elektronik sayaçlar ile gelen bu teknik imkânlar ve elektrik arzındaki sıkıntılar nedeni ile reaktif enerji kullanma oranı düşürüldü ve ilerleyen yıllarda daha da düşürülmesi planlanıyor.

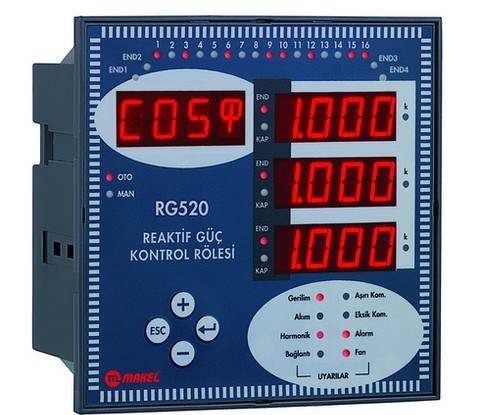

Standart işlemcilerden en az 10 kat daha hızlı işlem yapabilen DSP (sayısal işaret işleyici) ile gelişmiş kompanzasyon algoritması koşturuluyor. Bu sayede Makel röle, reaktif güç oranlarını hedef içinde tutarken her bir kademenin devreye alma ve çıkarılması sayısını ayrı ayrı gözetiyor ve benzerlerine göre çok daha az anahtarlama yaparak kondansatör, kontaktör ve reaktör gibi tüm sistem bileşenlerini maksimum ömürde kullanıyor. Gerek fabrika çıkışı ayarları ve gerekse birçok parametreyi otomatik bulup kullanması sayesinde kullanıcıyı yanlış ayar yapma riskinden uzak tutuyor. Bununla birlikte devreye alınması ve işletimi sırasında kullanıcı dostu olan RG520, fazladan sahip olduğu dört haneli alfa-nümerik açıklama satırı ile yanlış anlaşılmalara, ekranda anlaşılamaz kodlu gösterimlere, tekrarlanmak zorunda kalınan işlemlere son veriyor. Hızlı kurulumu sayesinden kolay kullanım sağlıyor.

RG520, sahip olduğu RS485 Modbus haberleşme özelliği ile bilgisayara bağlanabiliyor ve ürün ile birlikte ücretsiz gelen analiz programı sayesinde rölenin tüm parametreleri görülüp analiz edilebiliyor. Haberleşme yeteneği, talep doğrultusunda genişletilebiliyor ve rölede herhangi bir değişiklik yapılmadan bağlanacak bir Makel GSM/GPRS modem ile internet üzerinden okunabiliyor. RG520 reaktif güç kompanzasyon rölesi, sahip olduğu gerçek zaman saati ile enerji, güç ve güç faktör değerlerini zamana bağlı kaydedebiliyor ve bağlı olduğu tesisin yük karakteristiğinin kolay analizini ve gerektirdiği kademe güçlerinin rahatça tespit edilebilmesini sağlıyor. Öte yandan RG520 üzerindeki geniş silinmez bellek ile enerji ve seçilen diğer 3 ölçüm değerini faz faz 48 gün geriye dönük kayıt yapabiliyor. Bu değerler, analiz yazılımı ile okunduğunda grafik ortamda değerlendiriliyor.

Röle, aşırı gerilim, düşük gerilim, aşırı akım, oran hatası, harmonik hatası, kompanzasyon hatası, aşırı sıcaklık gibi hataları algılayabiliyor ve her biri için alarm rölesi çıkışı veya kompanzasyon kontrolü set edilebiliyor. Fan çıkışı ile istenilen sıcaklıklar arasında fan çalıştırma veya durdurma kontrolü yapılabiliyor. Böylece kompanzasyon panosunun sıcaklık kontrolü için ayrı bir sıcaklık ölçme sisteminin ihtiyacı ortadan kaldırılmış oluyor.
