Hastanelerde elektrik, çeşitli enerji kaynakları (ısıtma yakıtı, doğal gaz, kömür ve yenilenebilir enerji) kullanılarak üretiliyor ve ısı (ısıtma ve havalandırma), soğutma (klima, soğuk depolama odaları ve ameliyathaneler) ile elektrik (tıbbi ve teknik sistemlerin çalışması, bina ekipmanı, aydınlatma, asansörler vb.) şeklinde binanın çeşitli bölümlerinde kullanılıyor. Isıtma, havalandırma ve aydınlatma sistemleri ise enerji tüketiminin başında geliyor. Deneyimler, enerji tüketen bu kaynaklar daha etkili bir şekilde kontrol edildiğinde tipik bir Orta Avrupa hastanesindeki toplam enerji talebinin yüzde 20'ye kadar azalabileceğini gösteriyor.
Norveç'teki Nordland Hastanesi'nde akıllı entegrasyon
Hastanelerdeki enerji tüketim kaynaklarının dağılımı (kaynak: ECN 2002)
Gösterge: 1 = Isıtma, 2 = Aydınlatma, 3 = Soğutma, 4 = Diğer, 5 = Sıcak su
Norveç'teki Bodø şehrinde bulunan Nordland Hastanesi, modern entegrasyon çözümünün enerji verimliliğini büyük ölçüde artırabildiğinin bir kanıtı… Hastanedeki süreçlerin, programlamadan hizmete sokmaya kadar olan tüm aşamaları standart bir yazılım aracıyla uygulandı. Aydınlatma sistemi (DALI), ağ denetleyicileri (BACnet), ayrı oda denetleyicileri ve oda kontrol üniteleri (LON), gaz/hava kompresörleri ve soğutma tesislerinin (Modbus) tümü entegre edildi. Tüm hizmetler ana kumanda ünitesine bağlanabiliyor ve böylece merkezi olarak çalıştırılabiliyor.
Proje yönetimi ekibi (CentraLine -Partner GK Norge AS), aydınlatma sisteminin bina otomasyon sistemine entegre edilmesine ise özel ilgi gösterdi. Hizmetler arası kuruluma açık, esnek, şeffaf, akıllı ve ileride kullanımla uyumlu olmak gibi çeşitli gereklilikler getirildi. Tek bir çözümden kaçınmak ve sistemi, kullanıcı davranış şekillerine göre ayarlayabilmek özellikle büyük önem taşıyordu. Kullanıcılar için, kurulum maliyetlerinin "standart bir çözümden" daha yüksek olmaması da önemliydi. Ancak, işlevsellik açısından açık ve net bir fayda olmalıydı. CentraLine Ortakları bu nedenle modern bir entegrasyon sistemi üzerinde karar kıldılar.
Nordland Hastanesi'nde, akıllı bir çözüm etkili bir enerji bütçesi anlamına gelir.
Ağ geçidi çözümleri yerine akıllı entegrasyon
CentraLine Ortakları verdikleri kararı, ağ geçidi çözümlerinin (A protokolünü B protokolüne dönüştüren oldukça uzmanlaşmış donanım ve yazılım çözümleri) hala yaygın olarak kullanılsalar da artık gelişmiş bir teknoloji olmadıkları gerçeğine dayandırdı. Ayrıca, her protokol için farklı ağ geçitlerinin kullanılması gerektiğinden ve her çözümü yapılandırmak için farklı yazılım paketlerine ihtiyaç olduğundan bu gibi çözümlerin kurulumunun karmaşık olması da bu sistemin tercih edilmemesinde temel nedenlerden biri oldu. Ayrıca, sistem üzerindeki etkinin tüm ağ geçitleri dahil olmak üzere her zaman bir bütün olarak göz önünde bulundurulması gerektiği için değişiklikler ve geliştirmeler şirket açısından zor olması ihtimali de vardı.
Ağ geçidi çözümleri etkili değildir ve yüksek bakım gerektirir.

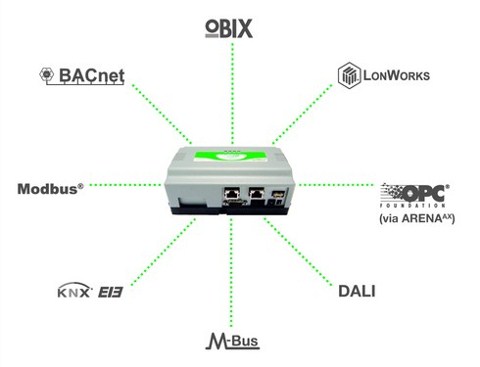

Yenilikçi entegrasyon platformları ise protokol dönüştürücülerden daha fazla ve farklı ağ geçidi donanımı ve araçları gerekmezsizin, çeşitli veri yolu sistemlerinin genel bir çözüm şeklinde tutarlı entegrasyonuna izin veriyorlar. Modern bir entegrasyon platformu birçok protokolü algılayabilmeli, CentraLineAX sistemi ve HAWK web'in etkin olduğu, "çok dilli" entegrasyon platformu en uygun çözüm için bir örnek teşkil ediyor. BACnet, LonWorks ve Modbus için protokol sürücüleri zaten HAWK standart paketine dahil edildiği için HAWK, önemli tüm "yepyeni" otomasyon protokollerini destekliyor. HAWK tek bir web tarayıcısı kullanarak tüm protokol sürücüleri için entegre ve şeffaf bir yapılandırmaya izin veriyor.
HAWK entegrasyon platformu "Binanın beyni" işlevini görür.
Binadaki tüm alt sistemlere erişen akıllı bir aktarma merkezi olan Entegrasyon platformu, veri işleme, veri depolama, veri görselleştirme, hizmete sokma desteği ve sisteme uzaktan erişim alma gibi görevleri gerçekleştirebiliyor. CentraLineAX ile entegre bina otomasyon sistemleri kurulurken kaliteye ve şeffaflık seviyelerine ulaşılabiliyor. HAWK web tabanlı grafik kullanıcı arabirimi tüm sistem işlevlerine tam erişim sağlıyor. Son kullanıcılar, kullanıcı arabiriminden tüm teknik sistemlere erişebiliyor. Her şey kelimenin tam anlamıyla "tek bir çatı altında" birleştirilmiş oluyor.
Nordland Hastanesi'nde pratik entegrasyon
Nordland Hastanesi'ndeki alt sistem entegrasyonu, HAWK CentraLine entegrasyon platformu kullanılarak gerçekleştirildi. Hastanenin çeşitli bölümlerinde kurulu olan HAWK sistemleri BACnet üzerinden bir sunucu bilgisayarına bağlandı ve görselleştirilip çalıştırıldı. Aydınlatma sistemi, DALI protokolü kullanılarak bina otomasyon ağına entegre edildi. Bu çözümün kendine has bir özelliği ise balastların doğrudan platforma entegre edilebilmesi... DALI ağı seçkin DALI bileşenleri (CentraLine Ortak Kontrol Ağ Çözümleri kullanılarak geliştirildi) kullanılarak HAWK üzerinden yapılandırılıyor. Bu bağlamda HAWK kontrol işlevleri doğrudan DALI bileşenlerine bağlanabiliyor. Bu işlem, ayrı ayrı sistemler arasındaki karşılıklı bağlılıkların gerektiği şekilde programlanmasını sağlıyor.
Bodø pilot sistemi durumunda, LonWorks bileşenlerinden gelen değiştirme komutları DALI aydınlatma gruplarına aktarılıyor. HAWK ortamında tüm entegrasyon mantığı çevrimiçi değiştirilebiliyor. Bu durumda entegrasyon mantığı, hangi kontrol ünitesinin hangi DALI aydınlatma grubunu çalıştırdığını açıklıyor. Bu durum, yenileme çalışmasını üstlenirken veya odaları yeniden düzenlerken önemli avantajlar sağlıyor. Bodø'da, gaz/hava kompresörleri ve soğutma tesisleri de Modbus üzerinden HAWK ile entegre edildi.
Ana sistem şeması, entegre kontrol sistemi mimarisini gösteriyor ve ayrı ayrı hizmetlerin nasıl entegre edildiğini açıklıyor.
Gösterge: 1 = Çalışma, 2 = Entegrasyon, 3 = Aydınlatma, 4 = Oda kontrolü, 5 = Sistem kontrolü, 6 = Gaz, 7 = Sıkıştırılmış hava, 8 = Soğutma
Büyüyen binalara ve yüksek talep gerektiren kurulumlara sahip hastanelerde uzaktan erişim ve uzaktan programlama seçenekleri özellikle tercih ediliyor. Bunlar, büyük miktarda zaman ve maliyet tasarrufu sağlıyor. Tüm erişim standart bir web tarayıcısı üzerinden olduğu için özel bir programlama yazılımını yüklemek veya bakımını yapmak gerekmiyor.
Teknik hizmetlerin bir hastaneye entegre edilmesinin sağladığı çeşitli faydalar
İlk olarak entegrasyon etkili çalışma ve bakım maliyetlerinin göz önünde bulundurulmasını sağlar. Entegrasyonun en önemli faydaları şunlardır:
- Basit sistem mimarisi
- Daha az bileşen
- HAWK entegrasyon platformu üzerinden entegre kontrol
- Web tabanlı mühendislik ve uzaktan izleme
|
