Autodesk Ecotect, güçlü analiz (gölge, günışığı, aydınlatma, termal, havalandırma, akustik vb.) ve simülasyon araçları ile mimar ve tasarımcıların enerji verimliliği yüksek, sürdürülebilir tasarımlar yapmalarını sağlıyor. Autodesk Ecotect Analysis mimarlar tarafından geliştirilen, bina tasarım süreci odaklı bir çevresel analiz yazılımı ve kavramsal tasarımdan detaylı projelendirmelere kadar her tür sürdürülebilir yapı için kapsamlı analiz araçları sağlıyor. Geniş bir yelpazede yer alan analiz fonksiyonlarını son derece görsel ve etkileşimli görüntülerle bir arada sunan ürün, tasarımcıların kavramsal tasarım sürecinin başından itibaren yapının performansını simüle etmesini sağlıyor.
Masa üstü yazılımı (Ecotect Analysis) ve web tabanlı servis* (Autodesk Green Building Studio) sayesinde geniş çapta simülasyon ve analiz ihtiyaçlarını karşılayacak araçlara sahip olmak mümkün. Tüm bir binanın enerji, su ve karbon analizini yapabilme yeteneğine sahip web tabanlı servis ile masa üstü yazılımı aracılığıyla hazırlanabilen ayrıntılı çevresel simülasyonların bir arada kullanılması ve sonuçları görsel olarak ede etmek mümkün oluyor.
Tasarımın en erken aşamalarında eşsiz analiz yetenekleri ile mimarlar farklı tasarım alternatiflerinin bina performansına olan etkilerini karşılaştırma olanağı elde ediyor ve bu özellik sayesinde enerji verimliliği yüksek, sürdürülebilir yapılar üretebiliyor, daha yeşil mimari tasarımlar yaratabiliyor.
Sıfır karbon emisyonlu tasarım hedefinin ötesine geçen dünyanın ilk enerji pozitif binası ‘Masdar Genel Merkezi’ tasarımında Autodesk Ecotect Analysis kullanıldı.
Partners tarafından gerçekleştirilen sıfır karbon emisyonlu kent projesi. Proje kapsamındaki Masdar Genel Merkez binasının harcadığından daha fazla enerji üretmesi planlanıyor. Masdar Genel Merkezi, sıfır enerji hedefinin ötesine geçerek dünyanın ilk artı enerji karma kullanımlı, büyük ölçekli yapısı olacak; hedef ise LEED Platin'i aşmak.
Kendisiyle aynı büyüklükteki bir karma yapıya kıyasla yüzde 70 daha az su tüketecek olan yapı, harcadığı enerjiden fazlasını üretiyor olacak. Koordineli çalışma için BIM (Yapı Bilgi Sistemi) yaklaşımını benimseyen proje ekibi, bu sayede mimari, strüktürel ve yapısal sistemler üzerinde entegre bir modelle çalışarak tüm sistemin verimliliğini ve inşa edilebilirliğini artırdı.
Proje süreci boyunca Autodesk® Revit® Architecture, Autodesk® Revit® Structure, Autodesk® Revit® MEP ve bunları tamamlayıcı olarak Autodesk® Ecotect® Analysis ve Autodesk® Navisworks® Manage yazılımlarını kullanan ekip, sürdürülebilir çözümlerin gerçek zamanlı modellerini üreterek hedefledikleri artı enerjili yapı tasarımını gerçekleştirebildi. Proje ekibi, modeli kullanarak yapı yönelenimi, günışığı gibi hesaplamaları yaptı ve enerji tüketiminin nasıl azaltılabileceğini araştırdı. Modelden çıkan verilerle binanın tüketeceği ve üreteceği enerjinin net bir şekilde hesaplanması sağlandı.
Şu an yapım aşamasında olan Masdar Genel Merkezi’nin mal sahibi yapı modelini kent çapında kullanılabilen akıllı bir veritabanına entegre etmeyi ve böylelikle Masdar sakinlerinin bireysel karbon ayak izlerini gerçek zamanlı olarak takip edebilmelerini sağlamayı planlıyor.
Ecotect Analysis Özellikleri
Diğer karmaşık mühendislik analiz yazılımlarının aksine, Ecotect yazılımı mimar ve tasarımcıların kolay kullanabileceği ve sonuçları hızlı ve görsel şekilde alabileceği bir yazılım olarak geliştirildi.
Autodesk BIM yazılımlarını kullanan tüm tasarımcılar için Ecotect, analiz özelliklerini kullanabilecekleri bir araç. Ortak model üzerinde çalışan takım elemanları farklı tasarım alternatiflerini analiz edebilir, Bina performansına etkisi olacak tüm faktörleri hızlıca görüp daha doğru tasarım kararları alabilir. BIM iş akışında veri paylaşım formatı olan “green building extensible markup language (gbXML)” kullanılır.
Ecotect Analysis temel özellikleri;
- Çevresel faktörlerin bina performansına olan etkilerini simülasyonlar aracılığıyla 3 boyutlu görüntülenmesi,
- Güneş radyasyonu, gölge ve yansımalar, gölgeleyici tasarımları ve görsel etki çalışmaları,
- Farklı tasarım alternatifleri için kapsamlı hava, su, enerji ve karbon analizleri (web tabanlı servis ile*),
- ENERGY STAR® skorları ve LEED günışığı kredisi için analizler,
Gölge ve yansımalar
Ecotect Analysis ile farklı gün, saat ve konumda güneş pozisyonunu görüntüleyerek yıllık gölge durumları tespit etmek mümkün. Model üzerinde gölgeleri görüp seçilen bir elemanı izole etmek ve bağımsız olarak gölge etkilerini incelemek Ecotect Analysis ile çok kolay. Farklı durumlar için gölge renkleri değiştirilebiliyor ve bu karşılaştırma yapmak için uygun ortam sağlıyor. Aynı zamanda güneşin iç mekânlara pencerelerden nasıl girdiği ve mekân içerisinde nasıl yayıldığı da görüntülenebiliyor. Modeldeki nesneleri solar reflektör olarak etiketleyerek yerleşke genelindeki yansımalar ve etkiler izlenebiliyor.

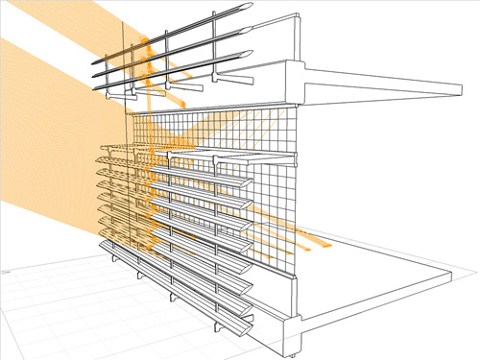

Gölgeleyici ve güneş kırıcı tasarımı
‘Gölgeleyici Tasarım Sihirbazı’ karmaşık güneş kırıcı tasarımları yapmayı mümkün kılıyor. Seçilen bir zaman aralığında pencerelerde en uygun gölgeleme için gölgeleyici elaman formu yaratılıyor. Sistemi yarattıktan sonra, zaman içinde herhangi bir eleman üzerinde ne kadar güneş radyasyonu toplandığı hızlıca hesaplanabiliyor.

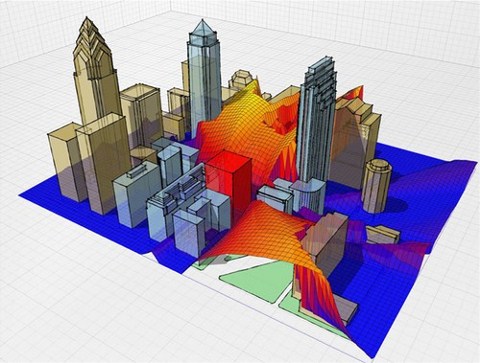

Güneş radyasyonu
Pencereler ve diğer yüzeyler üzerindeki güneş radyasyonu hesaplamaları görsel hale getirilebiliyor ve farklı zaman periyotlarındaki durumları karşılaştırılabiliyor. Bina dışındaki alanların güneşten yararlanma durumları ile hiç güneş almayan bölgeler görüntülenebiliyor. Gün ışığı oranı ve aydınlanma seviyesi herhangi bir nokta ya da düzlem üzerinde hesaplanıp görsel hale getirilebiliyor. Hesaplama yapıldıktan sonra ileri aydınlatma özellikleri ile potansiyel tasarruf miktarları anlaşılabiliyor.
Fotovoltaik panel dizileri boyutlandırma ve yük eşleme
Gölgeleme ve yansıtma yüzdeleri ile birlikte herhangi bir nesne üzerine düşen solar radyasyon miktarını hesaplandıktan sonra elde edilen veri ile toplam yıllık radyasyon verileri birleştirilebiliyor ve bu sayede solar paneller için en uygun yer ve konum belirlenebiliyor. Her bir kolektör üzerine toplanacak yıllık güneş enerjisi hesaplanarak ne kadar enerji üretilebileceği görülebiliyor.

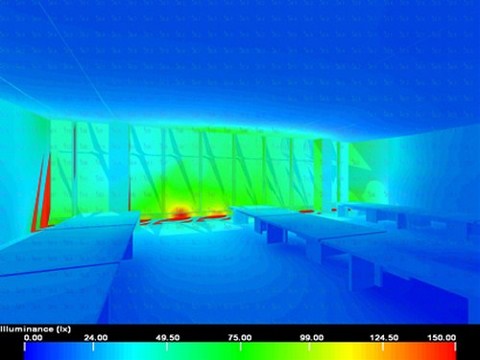

Aydınlatma analizleri
Gün ışığı faktörü ve aydınlık düzeyleri değerlerini modelin herhangi bir noktasında ya da bir analiz düzlemi üzerinde hesaplamak Ecotect Analysis ile mümkün. Modeldeki gün ışığı faktörünü bir kez hesapladıktan sonra ileri günışığı özellikleri sayesinde potansiyel kazanç ve tasarruf miktarları tanımlanabiliyor.
Işık hakkı
Arazi izdüşümü açıları analizi, engelleri değerlendirmek, herhangi bir nokta veya yüzey için düşey gökyüzü bileşenlerini hesaplamak ve belirli bir seviyenin altında ışık alabilecek alanların görselleştirmek Ecotect Analysis ile mümkün. Her pencere ya da yüzey için açısal test düzlemleri yaratılarak çalışılabilen ürün aracılığıyla tasarlanan yapının, komşu yapıların ışık hakkını engelleyip engellemediği karşılıklı olarak gözlemlenebiliyor.
Akustik analizler
Sesin önemli olduğu her tür mekân için parçacık veya ışınsal ses yayılımları etkileşimli olarak analiz edilebiliyor ve en uygun akustik geometri tasarımları yapılabiliyor.
Termal analizler
Malzemeler ve mimari elemanların U değerleri de göz önüne alınarak farklı geometrilerdeki zonların ya da mahallerin ısıtma ve soğutma yükleri hesaplanabiliyor.

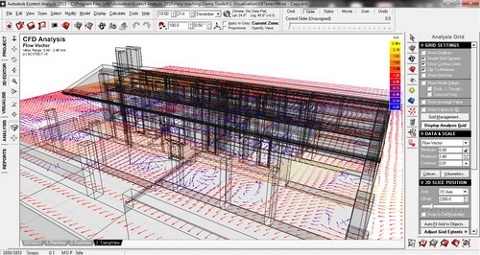

Hava akımı ve havalandırma
Geometrileri ve analiz düzlemlerini yarattıktan sonra direk olarak computational fluid dynamics (CFD) araçlarına ihraç etmek ve hesaplama sonrası sonuçları orijinal model üzerinde görüntülemek için tekrar Ecotect içerisine almak mümkün. Çok çeşitli görselleştirme sunum metotları kullanılarak daha anlaşılır kararlar alınabiliyor ve aynı biçimde şehir ortamında bina veya bina topluluğu arasındaki hava akımları görüntülenebiliyor.
Tüm Binalar için Enerji, Su ve Karbon Analizleri
Autodesk Ecotect Analysis alan kullanıcılar lisanlarına abonelik ekledikleri taktirde, web tabanlı Autodesk Green Building Studio servisine erişim sağlayarak, tüm bina enerji, su ve karbon emisyonu analizi yapabiliyor.
Enerji ve karbon sonuçları
Autodesk Green Building Studio web tabanlı servisi mühendislik sonuçları sayfası bina performansı ile ilgili kapsamlı bilgilerin elde edilmesini sağlıyor. Ayrıca kavramsal tasarım aşamasındaki olası tüm bina tasarım senaryoları için göreli olarak enerji maliyetlerini karşılaştırmak için kaynaklar sunuyor.
Tüm bina enerji analizleri
Sanal bir binanın toplam enerji kullanımı ve karbon izlerini belirlemeye ve azaltmaya yardımcı olan analiz sistemi, aydınlatma, HVAC ve diğer donanımların tüm elektrik ve yakıt kullanımını, DOE-2.2 simülasyon motoru ile yıllık enerji kullanımını analiz ediyor. Analiz ve enerji kullanımını grafik formatta ve oransal olarak her bir kategori için birkaç tıklama ile görülüp karşılaştırılmasına olanak sağlıyor.
Karbon emisyonu raporlama
Web tabanlı bu servis, binanın tüm yönleri ile ne kadar karbondioksit (CO2) emisyonu ürettiğini raporluyor. Binanın kendi kullandığı yakıt ve elektrik sağlayacak güç santrallerinin kullandıklarını da hesaba katabiliyor. Aynı zamanda kullanılacak yakıt türüne göre sisteme geri kazandırılacak elektrik enerjisi miktarını da özetliyor.
Su kullanımı ve maliyet değerlendirme
Bina tipi ve kullanıcı sayısına göre bina içi ve dışında kullanılacak tahmini su miktarını hesaplayan bu sistem, daha verimli armatürler ve teçhizatlar, su tutucu ve toplayıcıları ve doğal bitki örtüsü gibi birçok su tasarruf önlemini de hesaba katıyor. Ecotect Analysis bu kriterler ile potansiyel olarak kaç LEED kredisi alınabileceği yönünde bilgi veriyor.
Fotovoltaik potansiyel
Binanın fotovoltaik potansiyelinin üst düzey bir özetini almaya yarayan bu sistem, binanın dış yüzeylerini analiz ediyor ve ne kadar elektrik enerjisi üretileceği konularında bilgi veriyor.
ENERGY STAR skorları
Her bina tasarımı United States Environmental Protection Agency ENERGY STAR® skoru alır. ENERGY STAR skoru Architecture 2030 karbon ve fosil yakıt indirimi amacına ve şartlarına göre veriliyor.
Günışığı
Her analiz ayrıntıları LEED dayligthing kredisi yeterliliğine göre alınır. Her mahal için glaze faktör hesaplaması hangi eylemin LEED daylight kredisini artıracağı yönünde tanımlanıyor.
Proje konumlandırması
Bir Google Maps™ görüntüsü üzerinden hava istasyonları (weather stations), mesafeleri, su ve kara özellikleri ile projenin hassas bir şekilde gerçek yeri üzerinde konumlandırılıyor.
Hava istasyonları saptanması
Tasarımcılar bu özellik sayesinde projelerine en yakın olan saatlik hava-iklim verilerinin tutulduğu (U.S ve Avrupa) dosyaları görebiliyor ve kullanabiliyor.
Detaylı hava analizleri
Proje yerine ait kolay anlaşılan ve kapsamlı hava raporları incelenebiliyor, bu veriler rüzgâr hızı ve yönünden sıcaklık ve bulutluluk durumuna kadar birçok bilgiyi içeriyor. Söz konusu veriler herhangi bir zaman dilimi için kullanılabiliyor.
Rüzgâr enerjisi potansiyeli
Seçilen hava istasyonunun yerine göre her yıl için 4.5m’lik rüzgâr türbini temel alınarak ne kadar elektrik üretilebileceği hesaplanabiliyor.
Doğal havalandırma potansiyeli
Mevcut tasarımın ne kadar mekanik havalandırma gerektirdiği anlamaya yarayan bu özellik, dış havanın ne kadar saat binayı doğal yoldan havalandırabileceğinin anlaşılmasında etkili. Bu özellik sayesinde bina için gereken mekanik soğutma yükü hesaplanabiliyor.
Tasarım alternatiflerinin analizi
Autodesk Green Building Studio web servisi Design Alternative (DA) özelliği farklı varyasyon ve senaryoların tanımlanması ile enerji performansı ve verimliliğini artırılmasına yardımcı oluyor. Bu güçlü özellik kayda değer şekilde tasarım kararları alınmasını kolaylaştırıyor.
Dosya formatları
Autodesk Ecotect Analysis ve BIM araçları ile diğer yazılımlar arasında birlikte çalışabilirlik açısından birçok dosya formatı kullanılabiliyor: gbXML, VRML, DOE-2, EnergyPlus, Weather File (binary), Weather File (csv) bunlardan başlıcaları arasında yer alıyor. Söz konusu formatlar arasında gbXML formatı yapı içindeki tüm yararlı bilgilerin kullanılabileceği en etkin format olarak öne çıkıyor.
*Autodesk Ecotect Analysis lisansını ve beraberinde abonelik almış olan kullanıcılar, abonelikleri devam ettiği süre boyunca Autodesk® Green Building Studio® web tabanlı servisini kullanabiliyorlar.
